Radiokelien indikaattoreita HF:llä, Kelit 2

MUF, F2-kerros ja solar flux

Yllä KC2G:n 3000km MUF-kartta . Päivittyy vartin välein. Perustuu ionosondi mittauksiin.

Erittäin lyhytaallonpituinen säteily auringosta synnyttää F2-kerroksen. F2-kerroksen tiheys eli heijastuskyky ja korkeus määrittelevät korkeimman käyttökelpoisen taajuuden MUF. X-ray flux kuvaa säteilyn intensiteettiä, foF2 syntynyttä heijastuskykyä pystysuoraan, hmF2 kerroksen korkeutta ja MUF max taajuutta 3000km päähän. MUF on laskettu suure, joka perustuu ionosondi mittauksiin

GOES X-ray Flux. Tätä ei saa suoraan sivulle, pitää klikata.

foF2-kartta, joka perustuu ionosondi mittauksiin

Kartta päivitetään vartin välein.

MUF-kerroin on usein 3.5 tienoilla. Tällöin tumman vihreä tarkoittaa MUF=14MHz, vaalen vihreä MUF=17.5MHz, vaalean sininen MUF=21MHz ja siniharmaa 24.5MHz.

MUF = foF2 x MUF-kerroin

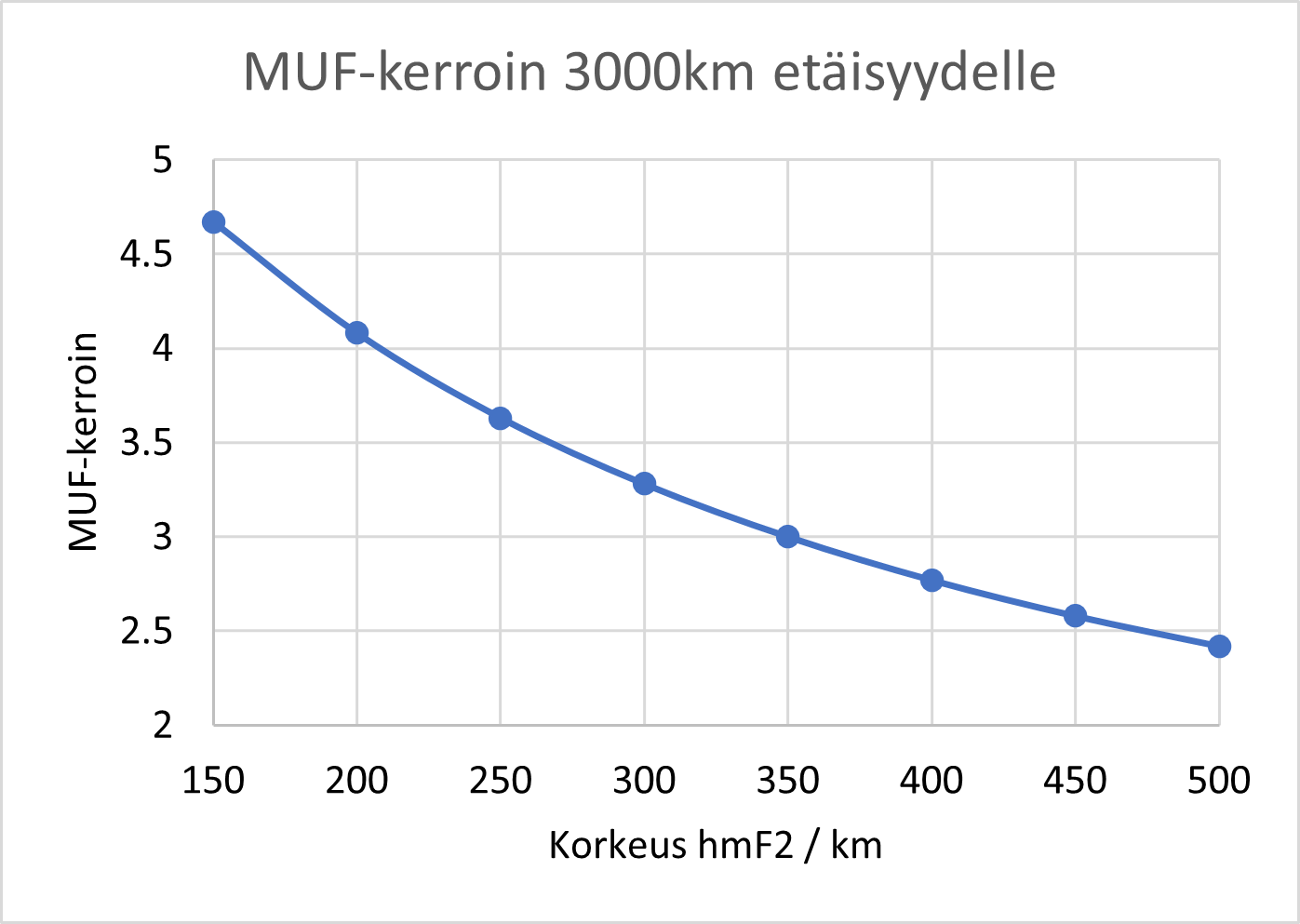

3000km MUF-kerroin riippuu korkeudesta hmF2. Katso alla olevaa käyrää.

Viimeisimmät Ionogrammit lähialueella

Pruhonice Tsekeissä,     Juliusruh Saksassa,     Dourbes Belgiassa.



K-indeksi ja siihen vaikuttava aurinkotuuli

Aurinkotuuli on auringon purkausten aiheuttamaa materiaalivirtaa. Nämä lukemat mitataan DSCOVR satelliitista ja ennakoivat K-indeksin kehitystä noin tunnin etuajassa. Nopeuden nousu ja magneettikentän Bz poikkeama negatiiviseen suuntaan ennakoivat K-indeksin nousua.

Viimeiset 3 tuntia DSCOVR satelliitista. K-indeksin ennuste vaalean vihreällä.
Klikkaa kuva suuremmaksi

Sama mutta 24 tuntia

Vasen pystyviiva esittää nykyhetkeä maassa ja oikean puoleinen nykyhetkeä satelliitissa. Saadaan siis tunnin luokkaa oleva ennakointi.

K-indeksin muutos maassa tapahtuu 30-60min DSCOVR-havainnon jälkeen ja raportoidaan 1-3 tuntia siitä! 😬

Kiirunan K-indeksi

Kiirunan K-indeksi, viimeisin on kaksi tolppaa oikeassa laidassa, kaksi eri algoritmia.
Klikkaa suuremmaksi

Auroran todennäköisyys. Aurorassa K on korkea
